 ◆背景描述
隨著人們對再生能源利用價值認識的提高和現代科學技術的迅猛發展，風能發電為人與自然和諧發展提供了基礎。風電機組制造、控制和其他相關技術的不斷進步，風電機組的單機容量和風電場的總裝機容量也不斷增長，雷擊成了自然界中對風力發電機組安全運行危害最大的一種災害，雷電釋放的巨大能量會造成風力發電機組葉片損壞、發電機絕緣擊穿、控制元器件燒毀等，應充分認識到雷擊給風電機組和運行人員帶來的巨大威脅，因此，風電場的安全運行問題也越來越受到人們的關注和重視。
◆挑戰與需求
1、《風電機組》設備系統遭受雷害的途徑和雷電過電壓損壞形式

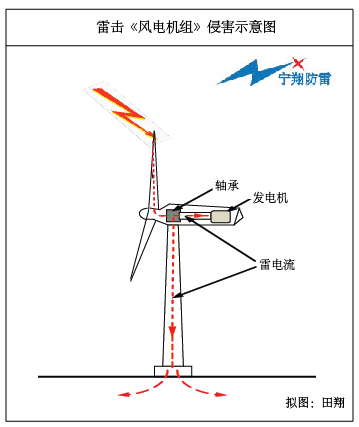

1）遭受雷害的途徑：
2）直擊雷侵害途徑：直擊雷產生的電涌對《風電機組》設備系統的危害主要以其熱效應、機械效應、反擊電壓和電磁感應使設備系統遭受破壞。
3）《風電機組》雷電過電壓損壞形式：
A：雷電直接擊中《風電機組》設備造成的直擊雷損壞。
B：直擊雷在雷擊空間形成的瞬態空間電磁場耦合到設備及線路上的過電壓損壞。
C：雷電流流入接地體時在接地電阻上產生的瞬態地電位抬高是機組設備造成的地電位反擊損壞。
D：雷電過電壓沿著與設備相連接的電源線、信號線侵入設備造成的雷電電源侵入波損壞。
4）《風電機組》雷電過電壓損壞的設備主要為：
A：直擊雷的熱效應、機械效應和電磁力損壞的設備對象是風電機葉片和風電機組的軸承。
B：雷電過電壓損壞的設備對象是變頻器、過程控制計算機、轉速表傳感器、測風裝置。
2、《風電機組》設備系統防雷設計思想與防護模式
1）設計思想：雷電防護措施設計分為雷電流和雷擊電磁脈沖對設備的雷擊損害進行分項保護，對雷電流進行防護稱為（LPS）雷電防護系統，對雷擊電磁脈沖的防護稱為LEMP雷電防護系統。
2）防護模式：采用LPS系統（是對極高能量的雷電流脈沖產生的損害，防止或減少實體的損害和人身傷害，LPS由外部LPS和內部LPS組成）和LEMP防護系統（是對剩余的雷電流脈沖和因LEMP感應產生的雷電流形成的浪涌和電磁場的輻射進行防護）兩種防護模式。
3）地電位反擊：均壓和等電位連接是防地電位反擊的有效方法，等電位連接是將設備和裝置外露可導電部分的電位基本相等的電氣連接，用連接導線或過電壓保護器將處在需要防雷的空間內的防雷裝置、建筑物的金屬構物、金屬裝置、外來的導體物、電氣和電訊裝置等連接起來，目的在于減小需要防雷的空間內各金屬物與系統之間的電位差。
◆方案與解決
1、《風電機組》設備系統結構組成：
1）風電機葉片（變槳柜）
2）機艙（發電機、機艙主控柜、風速風向儀）
3）塔下電控柜（逆變器、電控系統、信號系統）
4）變壓器
2、《風電機組》設備系統雷電防護內容：
1）直擊雷裝置
2）雷電電磁脈沖防護裝置
3）均壓（等電位）裝置
4）泄流裝置
3、《風電機組》設備系統雷電及過電壓防護措施采用規范標準和技術依據：
1）《GL指導文件
IV-1風力發電系統》：是風機安裝、測試和認證的標準，該標準也包含了對風機雷電防護的具體要求，是風機防雷保護的基礎性文件。
2）IEC61400-24《風力發電系統防雷保護》：定義和描述了風機防雷保護裝置及其應用。
3）IEC62305《雷電防護》：具體規定了防雷保護裝置的性能指標。
4）GB50057-2010《建筑物防雷設計規范》：本規范適用于為使建筑物防雷設計因地制宜的采用防雷措施，防止或減少雷擊建筑物所發生的人身傷亡和文物、財產損失，做到安全可靠，技術先進，經濟合理。
5）GB50343-2012《建筑物電子信息系統防雷技術規范》：本規范主要對建筑物電子信息系統綜合防雷工程的設計、施工、驗收、維護與管理作出規定和要求。
4、《風電機組》設備系統防雷區分類：
☆根據IEC61400-24《風力發電系統防雷保護》定義，風電機組防雷區分為LPZ0A區、LPZ0Ｂ區、LPZ１區、LPZ２區，其中LPZ0A區易遭受直擊雷擊，LPZ0Ｂ區不會遭受直擊雷侵害，LPZ0Ｂ區的電磁場不會瞬間，LPZ１區和LPZ２區不會遭受直接雷擊，LPZ１區和LPZ２區的電磁場會依次衰減。
☆保護對象應置于電磁特性與該對象耐受能力相兼容的雷電防護區內。
☆依據GB50343-2012《建筑物電子信息系統防雷技術規范》第3.2條雷電防護區LPZ定義：
1）LPZ0A區定義：受直接雷擊和全部雷電電磁場威脅的區域，該區域的內部系統可能遭受到全部或部分雷電浪涌電流的影響。
2）LPZ0Ｂ區定義：直接雷擊的防護區域，但該區域的威脅乃是全部雷電電磁場，該區域的內部系統可能受到部分雷電浪涌電流的影響。
3）LPZ１區定義：由于邊界處分流和浪涌保護器的作用使浪涌電流受到限制的區域，該區域的空間屏蔽可以衰減雷電電磁場。
4）LPZ２區定義：該區域為雷電防護后續防雷區域，由于邊界處分流和浪涌保護器的作用使浪涌電流受到進一步限制的區域，該區域的空間屏蔽可以進一步衰減雷電電磁場。

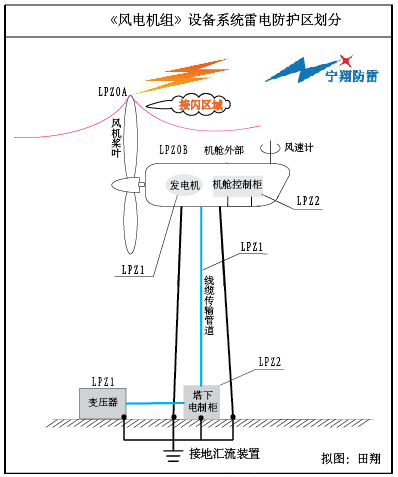

5）《風電機組》防雷區（LPZ）分類示意圖：
5、《風電機組》設備系統雷電防護裝置結構組成：
☆外部防護系統裝置：外部防護系統裝置由接閃器、引下線和接地系統組成。
1）雷電接閃：雷擊風力發電機的落雷點主要是在風機的槳葉上，接閃器應布置在槳葉的預計雷擊點處以接閃雷擊產生的雷電流，避免雷電流通過機艙軸承時引起的焊接效應應將其兩端通過碳刷或者放電間隙橋接起來防止回?fù)糸W絡。
2）引下線裝置：機艙架設在金屬塔上，可以直接將塔架作為引下線來使用。機艙架設在砼塔身上采用內置引下線（采用鍍鋅扁鋼30*3或圓鋼8-10mm）。
3）接地系統：風力發電機的接地由塔基的基礎接地極提供，塔基礎基礎接地網應與周圍的操作室的基礎接地極相連構成一個網狀接地體形成一個等電位連接區，在雷擊發生時消除相互間的電位差防止反擊（接地阻抗參照設計值）。

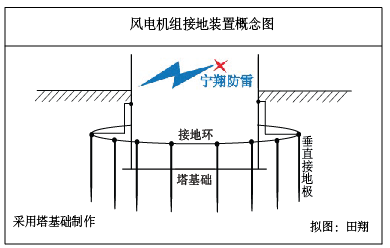

4）接地裝置概念圖：
☆內部防護系統裝置：內部防護系統是由所有的在該區域內縮減雷電電磁效應的設施組成，組成結構為等電位連接、屏蔽措施和限壓保護。
1）等電位連接：防雷擊等電位連接是內部防雷系統的重要組成部分，等電位連接可以有效抑制雷電引起的電位差。
2）屏蔽：屏蔽裝置可以減少電磁干擾，機艙應制作成一個封閉的金屬殼體使機艙內的電子器件形成良好的屏蔽效果，在塔基和機艙的不同設備之間的電纜應帶有外部金屬屏蔽層，線纜屏蔽的兩端都連接到等電位連接體時，屏蔽對電磁干擾的抑制才是有效的。
3）限壓保護：除了使用屏蔽措施來抑制輻射干擾源以外，防雷保護區邊界處的傳導性干擾也需要有相應的保護措施，這樣才能讓電器和電子設備可靠地工作。對風電機組電源線路0A-1區邊界處的防雷保護是在400/690V電源側實施的。
6、《風電機組》設備系統雷電及過電壓防護措施具體內容：
1）發電機保護
2）機艙開關柜保護
3）輪轂變槳系統保護
4）塔基變頻柜保護
5）塔基控制柜保護
6）遠端監控系統保護
7）變壓器端保護
7、《風電機組》設備系統雷電及過電壓防護措施設計方案：

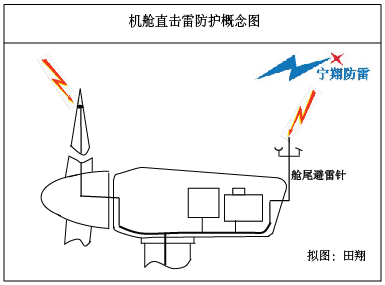

1）機艙直擊雷防護措施：機艙外殼是采用鋼板制成（按照GB50057-2012的要求，鋼板厚度＞4mm）可作為承受直擊雷的載體，在機艙的上方適合的位置安裝接閃短針（風機葉片相當于接閃裝置或由機艙設備供應方配套完成），防止雷電發生繞擊和側擊時穿透機艙，對機艙內設備造成損壞。
2）《發電機保護》防護措施：在發電機定子端和轉子端設置相對應的電源防雷器作為發電機雷電過電壓保護裝置（由風電機組成套器件配套實施）。
3）《機艙開關柜保護》防護措施：從塔基控制柜到機艙開關柜的線纜應在線路進入開關柜的入口端安裝相應的防雷器，從遠端控制系統進入開關柜的信息線應在進入開關柜的入口端安裝信號防雷器，從測風系統進入開關柜的信號線應在進入開關柜的入口端安裝信號線防雷器。
4）《輪轂變槳系統保護》防護措施：變槳系統是控制風機槳葉轉動的執行機構，其電源與信號線路和機艙開關柜相連接，應在這些線路進入變槳系統的入口端安裝相應的防雷器。
5）《塔基變頻柜保護》防護措施：位于塔基的變頻柜與機艙發電機相連，從發電機定子和轉子來的電源線路在進入變頻柜時應安裝相應的防雷器。
6）《塔基控制柜保護》防護措施：塔基控制柜的線路保護分為兩部分，其一是從機艙開關柜到塔基控制柜的線纜應在線路進入控制柜的入口端安裝相應的防雷器。其二是從變壓器室進入控制柜的電源線應在進入控制柜的入口端安裝相應的電源線防雷器。
7）《遠端監控系統保護》防護措施：遠端監控系統是負責將風機的運行狀態傳輸?shù)奖O(jiān)控中心，應在傳輸線纜的線路入口端和到開關柜的出口端以及到控制柜的出口端安裝相應的防雷器。
8）《變壓器端保護》防護措施：在變壓器低壓端側安裝地以及電源浪涌保護器，在變壓器高壓側安裝相應的高壓避雷器。

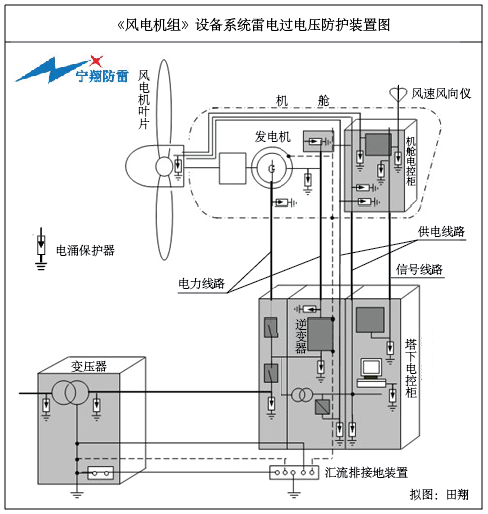

8、《風電機組》設備系統浪涌防護拓?fù)鋱D：
☆對于690V/380V的風力發電機供電線路，為防止沿低壓電源侵入的浪涌過電壓損壞用電設備，供電回路應采用TN-S供電方式。
◆方案實施 （產品選型）
1、直擊雷防護裝置
1）普通接閃器： LR02系列。
2）優化接閃器： LR01系列。
3）提前放電接閃器： LRT系列。
2、雷電電磁脈沖防護裝置（SPD）
|
序號
|
材 料
名 稱
|
規 格 型 號
|
安 裝
位 置
|
|
1
|
電源防雷器
|
A50/275/4P
|
變壓器低壓端
|
|
2
|
風力防雷器
|
B120/690/3
|
變壓器前端（690V）
|
|
3
|
風力防雷器
|
B120/690/3
|
塔基電柜變頻器前端（690V）
|
|
4
|
風力防雷器
|
B80/690/3
|
塔基電柜變頻器后端（690V）
|
|
5
|
信號防雷器
|
CH24
|
塔基電柜信號設備線纜端口
|
|
6
|
電源防雷器
|
B80/420/4P
|
塔基電柜信號設備電源前端口
|
|
7
|
電源防雷器
|
F40/385/2P
|
塔基電柜信號設備電源后端口
|
|
8
|
等電位連接器
|
EP04
|
塔基設備電源接地連接點
|
|
9
|
備注
|
機艙設備雷電過電壓防護由機艙供應方配套實施。配套實施的雷電防護裝置應符合設計要求和IEC61400-24《風力發電系統防雷保護》參數標準。
|
3、泄流（接地）裝置
1）銅包鋼接地極：EP01系列。
2）離子接地極：EP02系列。
3）石墨接地模塊：EP03/P2系列。
4）等電位連接器：EP04系列。 南京寧翔防雷工程科技有限公司 2018-10-02
|
